Программируемые реле
Программируемые реле OMRON представляют собой универсальные компактные устройства для автоматизации различных технологических процессов. Они сочетают в себе функциональность традиционных реле и программируемых контроллеров (PLC), обеспечивая удобное управление логикой работы оборудования. Эти устройства широко применяются в системах освещения, вентиляции, насосных установках, системах управления доступом и других автоматизированных системах. Основные характеристики программируемых реле OMRON включают встроенный процессор, который выполняет заранее запрограммированные логические операции, возможность подключения входных и выходных сигналов, а также удобный интерфейс для программирования. Входы могут быть цифровыми и аналоговыми, что позволяет реле взаимодействовать с различными датчиками и устройствами. Выходные сигналы могут управлять реле, исполнительными механизмами, лампами или другими элементами системы. Одной из ключевых особенностей программируемых реле OMRON является простота их программирования. Они поддерживают визуальное программирование с помощью языка FBD (Function Block Diagram), что делает настройку доступной даже для пользователей без глубоких знаний в области программирования PLC. Программирование осуществляется через специализированное программное обеспечение, которое позволяет создавать логические схемы, тестировать их работу и загружать в реле. Модели реле OMRON могут отличаться по количеству входов и выходов, типу поддерживаемого питания (переменный или постоянный ток), наличию встроенного дисплея и интерфейсов связи. Некоторые устройства поддерживают подключение к сетям Modbus или Ethernet, что расширяет возможности их интеграции в более сложные автоматизированные системы. Также предусмотрена возможность расширения функционала за счёт дополнительных модулей ввода-вывода. Преимущества программируемых реле OMRON включают компактные размеры, низкое энергопотребление, надёжность работы, защиту от помех и удобство настройки. Они позволяют заменить сложные релейные схемы, снизить количество проводных соединений и повысить гибкость управления оборудованием. Благодаря этим преимуществам программируемые реле OMRON находят широкое применение в промышленной автоматике, жилищном и коммерческом секторе, а также в системах управления инженерными процессами.

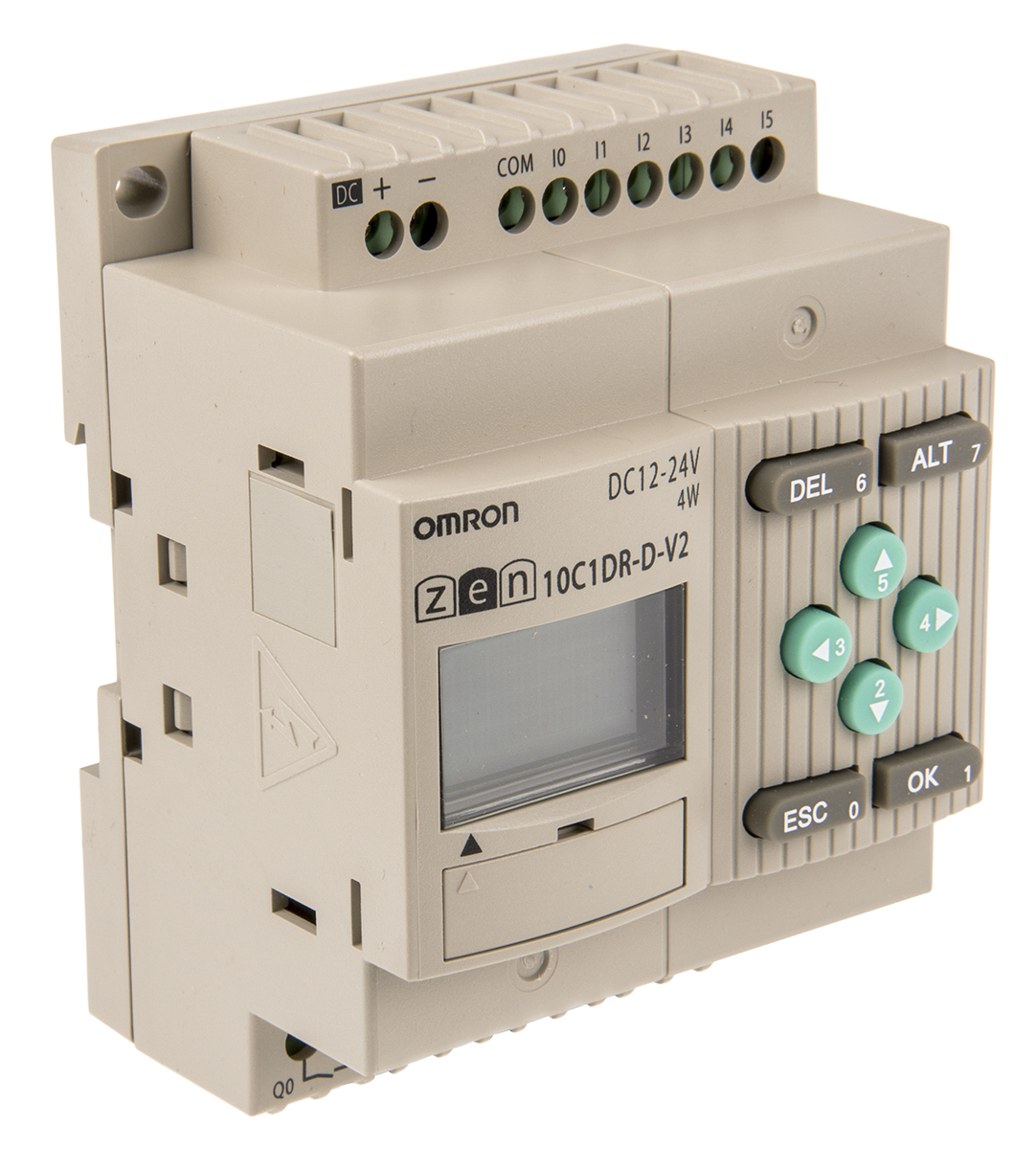

Программируемые реле OMRON
.jpg)
Программируемые реле OMRON представляют собой компактные и многофункциональные устройства, предназначенные для автоматизации различных процессов в промышленности и бытовых системах управления. Они сочетают в себе удобство классических электромеханических реле и гибкость программируемых контроллеров, позволяя реализовывать сложные логические схемы без необходимости использования дополнительных компонентов. Высокая надежность, широкий диапазон входных и выходных сигналов, а также простота программирования делают реле OMRON востребованным решением для различных задач - от управления освещением и вентиляцией до автоматизации производственных линий. Благодаря поддержке стандартных языков программирования, таких как релейная логика (Ladder Diagram, LD) и функциональные блоки (Function Block Diagram, FBD), даже пользователи с минимальным опытом могут легко настроить устройство под конкретные требования. В этом обзоре мы подробно рассмотрим ключевые характеристики программируемых реле OMRON, их преимущества и область применения, а также сравним различные модели, чтобы помочь выбрать оптимальное решение для конкретных задач.
Типы программируемых реле ZEN
✔ ZEN-10C: Базовая модель с 10 точками ввода/вывода (6 входов, 4 выходов). Подходит для простых задач: управление освещением, конвейерами.
✔ ZEN-20C: Расширенная версия с 20 точками ввода/вывода и поддержкой связи RS-485. Используется в системах с удаленным мониторингом.
✔ ZEN-8E: Модуль расширения для добавления 8 настраиваемых точек ввода/вывода. Совместим с ZEN-10C/20C.
✔ ZEN-PA: Блок питания 24 В для стабилизации напряжения и снижения помех.
✔ Снятые с производства: Модель ZEN V2 (прекращена в марте 2024 г.).
Технические характеристики
• Габариты: 70 × 90 мм (для CPU-блоков).
• Ввод/вывод: До 44 точек с модулями расширения.
• Питание: 100-240 В переменного тока или 12-24 В постоянного тока.
• Таймеры: Двойные таймеры (раздельное управление ВКЛ/ВЫКЛ), недельные таймеры (±15 сек/мес).
• Счетчики: 8-разрядные высокоскоростные (до 150 Гц для DC-моделей).
• Аналоговые входы: 2 канала (0-10 В, точность ±1.5% для DC-блоков).
• Программирование: Через LCD-дисплей или ПО ZEN Support Software (Cat. No. Z184).
Преимущества
✔ Компактный дизайн с интеграцией функций.
✔ Масштабируемость до 44 точек ввода/вывода.
✔ Простое программирование лестничной логикой.
✔ Высокая точность недельных таймеров.
✔ Совместимость с AC/DC питанием.
✔ Экономичные модели для бюджетных проектов.
Недостатки
• Аналоговые входы только на DC-моделях.
• Требуются внешние фильтры для подавления помех.
• Нет встроенной аварийной остановки — нужны внешние цепи.
• Ограничения у бюджетных моделей (без расширения).
• Прекращение поддержки ZEN V2.
Области применения
✔ Управление производственным оборудованием (упаковочные машины, конвейеры).
✔ Расписание работы вентиляции в системах HVAC.
✔ Контроль температуры/давления в процессах.
✔ Автоматизация зданий (освещение, доступ).
Просмотр, отзывы и покупка с доставкой
Для выбора подходящей модели:
• Малые системы: ZEN-10C + ZEN-PA.
• Сложные задачи: ZEN-20C с поддержкой RS-485.
• Расширение: модули ZEN-8E.
Выберите подходящую модель в нашем каталоге. Проверьте совместимость и технические требования. Для моделей ZEN V2 используйте руководства Cat. No. Z183.
Данный обзор поможет эффективно внедрить реле ZEN в ваши проекты. Для схем подключения и ПО обратитесь к официальным ресурсам Omron.
